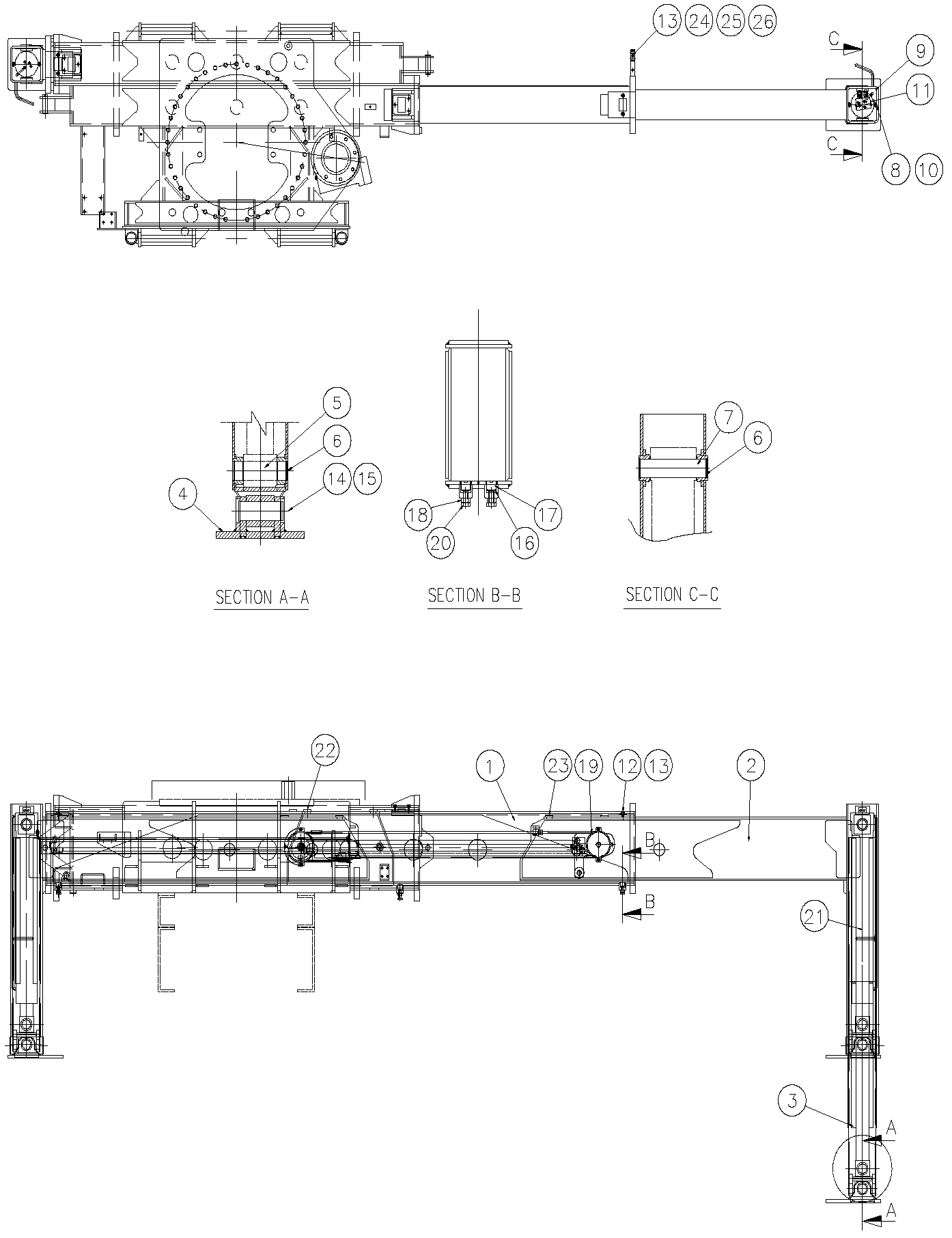

Dong Yang 3506 Frame OR Front
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S203590A |
внешняя рама переднего аутригера выдвижения |
1 |
- |
|
|
2 |
S203594A |
внутренняя рама переднего аутригера выдвижения |
1 |
- |
|
|
3 |
S203598A |
внутренняя опора выдвижения аутригера |
1 |
- |
|
|
4 |
S203602A |
лапа аутригера |
1 |
- |
|
|
5 |
S306368A |
палец |
1 |
D45XL139 |
|
|
6 |
7002719 |
пружинное кольцо |
4 |
RTW-45(ZN) |
|
|
7 |
S306241A |
палец |
1 |
D45XL176 |
|
|
в |
7003111 |
пружинная шайба |
2 |
М10 |
|
|
9 |
S306247A |
крышка |
1 |
175Х175ХТ2 |
|
|
10 |
7002327 |
болт |
2 |
НЕХ M10XL10/8.8Т |
|
|
11 |
S203604A |
гидравлический узел |
1 |
- |
|
|
12 |
7002874 |
болт (ZN) |
2 |
M8XL20/12.9T |
|
|
13 |
7003110 |
пружинная шайба |
3 |
М8 |
|
|
14 |
S306370A |
палец |
1 |
D50XL122 |
|
|
15 |
7002697 |
пружинное кольцо |
1 |
STW-45(ZN) |
|
|
16 |
7004659 |
пластина |
2 |
D21XT1.6 |
|
|
17 |
S305525A |
пластина |
2 |
D25XL21 |
|
|
18 |
7002523 |
гайка |
2 |
М14 |
|
|
19 |
S201753A |
гидроцилиндр выдвижения аутригера |
1 |
- |
|
|
20 |
7002353 |
болт |
2 |
М1 4ХLЗО/8.8 Т |
|
|
21 |
S306594A |
гидроцилиндр опускания аутригера |
1 |
D100XD 70XST705 |
|
|
22 |
7004213 |
пластина (А) |
2 |
D40XT10 |
|
|
23 |
S307497A |
пластина |
2 |
D40XL20 |
|
|
24 |
S302215A |
пластина |
1 |
12X25XL46 |
|
|
25 |
S302217A |
крышка |
1 |
25ХТ4.5XL57 |
|
|
26 |
7002318 |
болт |
1 |
M8XL25/8.8T |
