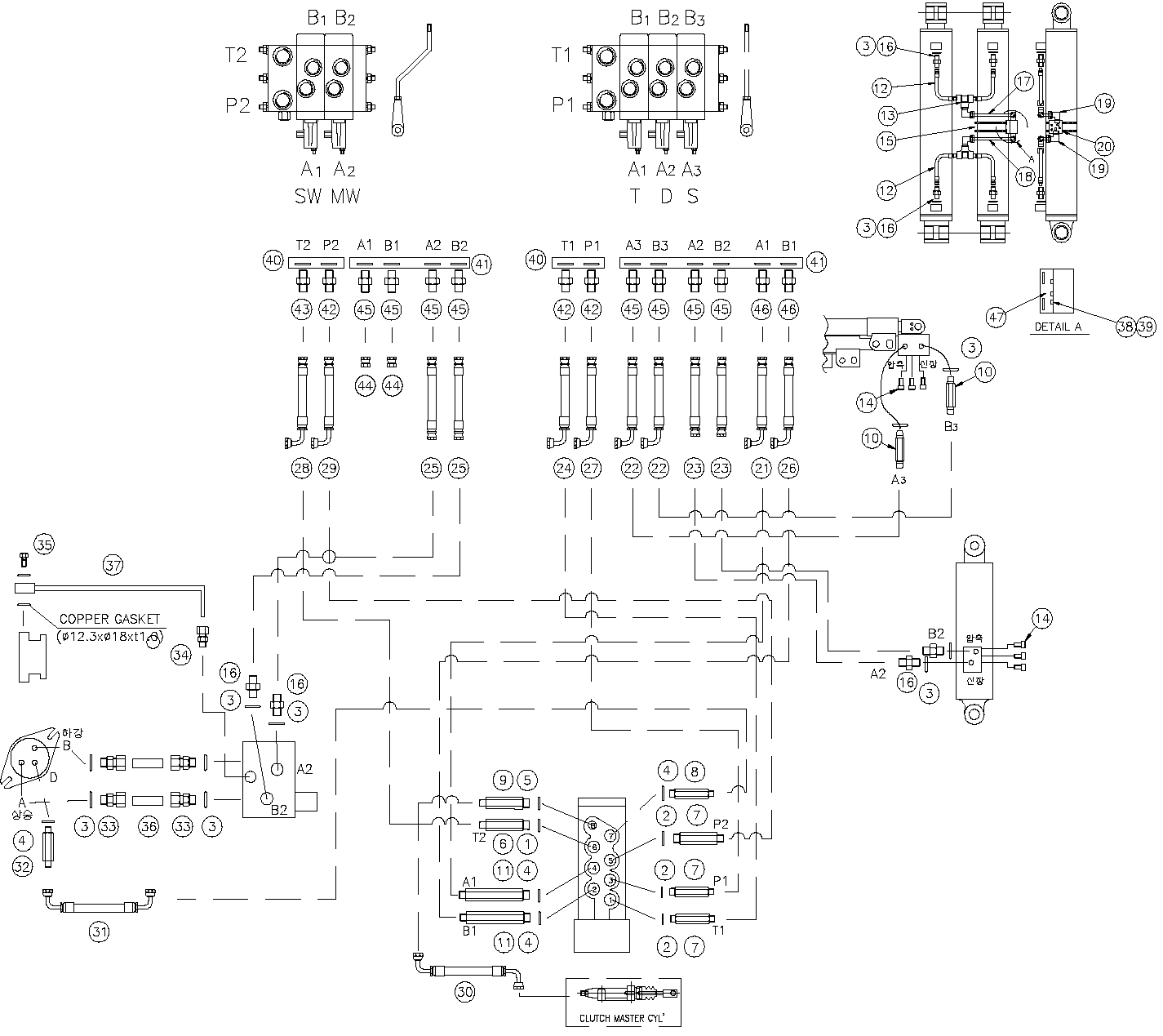

Dong Yang 2725 гидравлическая схема 2
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
7002636 |
кольцо |
1 |
1АР29 |
|
|
2 |
7002634 |
кольцо |
3 |
1АР24 |
|
|
3 |
7002630 |
кольцо |
14 |
1АР18 |
|
|
4 |
7002628 |
кольцо |
4 |
1АР14 |
|
|
5 |
7002625 |
кольцо |
1 |
1АР11 |
|
|
6 |
S306522A |
адаптер |
1 |
PF1(O)XPF1(H)XL158 |
|
|
7 |
S306508A |
адаптер |
3 |
PFЗ/4-PFЗ/4XL156 |
|
|
8 |
S306509A |
адаптер |
1 |
PFЗ/8XPFЗ/8XL146 |
|
|
9 |
S306523A |
адаптер |
1 |
PF1/4XPF1/4XL146 |
|
|
10 |
S306510A |
адаптер |
2 |
PF1/2(O)XPF1/2XL190 |
|
|
11 |
S306524A |
адаптер |
2 |
PF3/8XPF3/8XL216 |
|
|
12 |
S306572A |
гидравлический шланг |
4 |
PF1/2XPF1/2XL450 |
|
|
13 |
S306613A |
адаптер |
2 |
PT1/2(ZN) |
|
|
14 |
7002884 |
болт(ZN) |
6 |
M8XL60/12.9T |
|
|
15 |
S307668A |
блокирующий клапан |
1 |
35Х60Х62 |
|
|
16 |
W306887A |
хомут |
2 |
5415КЗ9 |
|
|
17 |
S300189A |
адаптер |
8 |
PF1/2(O)XPF1/2(Н) |
|
|
18 |
S306569A |
труба гидравлическая |
1 |
D15XT2.0XL408.5 |
|
|
19 |
S306570A |
труба гидравлическая |
1 |
D15XT2.0XL400.5 |
|
|
20 |
S306612A |
адаптер 45° |
4 |
PT1/2-D15(ZN) |
|
|
21 |
S306512A |
шланг гидравлический |
1 |
PFЗ/8XPFЗ/8XL1900 |
|
|
22 |
S306513A |
шланг гидравлический |
2 |
PF1/2XPF1/2XL2000 |
|
|
23 |
S307614A |
шланг гидравлический |
2 |
PF1/2XPF1/2XL1700 |
|
|
24 |
S306515A |
шланг гидравлический |
1 |
РFЗ/4ХРFЗ/4XL2100 |
|
|
25 |
S306516A |
шланг гидравлический |
2 |
PF1/2XPF1/2XL1200 |
|
|
26 |
S306518A |
шланг гидравлический |
1 |
PF3/8XPF3/8XL1930 |
|
|
27 |
S306519A |
шланг гидравлический |
1 |
PF3/4XPF3/4XL1900 |
|
|
28 |
S306520A |
шланг гидравлический |
1 |
PF1XPF1XL1800 |
|
|
29 |
S306521A |
шланг гидравлический |
1 |
PF3/4XPF3/4XL1800 |
|
|
30 |
S305637A |
шланг гидравлический |
1 |
PF1/4XPF1/4XL1050 |
|
|
31 |
S30652SA |
шланг гидравлический |
1 |
PF3/ 8 XPF3/ 8XL600 |
|
|
32 |
S305133A |
адаптер |
1 |
PF3/ 8 (O)XP F3/ 8(H)XL114 |
|
|
33 |
S306527A |
адаптер папа |
4 |
PF1/ 2(O)X D15(ZN) |
|
|
34 |
S305140A |
адаптер папа |
1 |
MA LE_PT1/ 8XD8(ZN) |
|
|
35 |
S306528A |
адаптер |
1 |
M12XP1.5XL25 |
|
|
36 |
S306529A |
гидравлическая труба |
2 |
D15XD1 2XT1.5XL100 |
|
|
37 |
S306531A |
гидравлическая труба |
1 |
D8ХТ1.5 |
|
|
38 |
7002871 |
болт (ZN) |
3 |
M8XL16/ 12.9T |
|
|
39 |
7002568 |
гайка (ZN) |
3 |
М 8/ 10.9Т |
|
|
40 |
7003633 |
медная шайба |
4 |
РFЗ/ 4 |
|
|
41 |
7004177 |
медная шайба |
10 |
PFl / 2 |
|
|
42 |
S303173A |
адаптер |
3 |
PF3/ 4X PF3/ 4 |
|
|
43 |
S300240A |
адаптер |
1 |
PF1 (G)XPF3/ 4(H) |
|
|
44 |
7004283 |
крепеж |
2 |
PFl / 2 |
|
|
45 |
S305762A |
адаптер |
8 |
PF1/ 2(G)XPF1 / 2(H ) |
|
|
46 |
7004278 |
адаптер |
2 |
PF1/ 2(G) XPF3/ 8(H) |
|
|
47 |
S306598A |
опора |
1 |
60Х90ХТЗ.2 |
