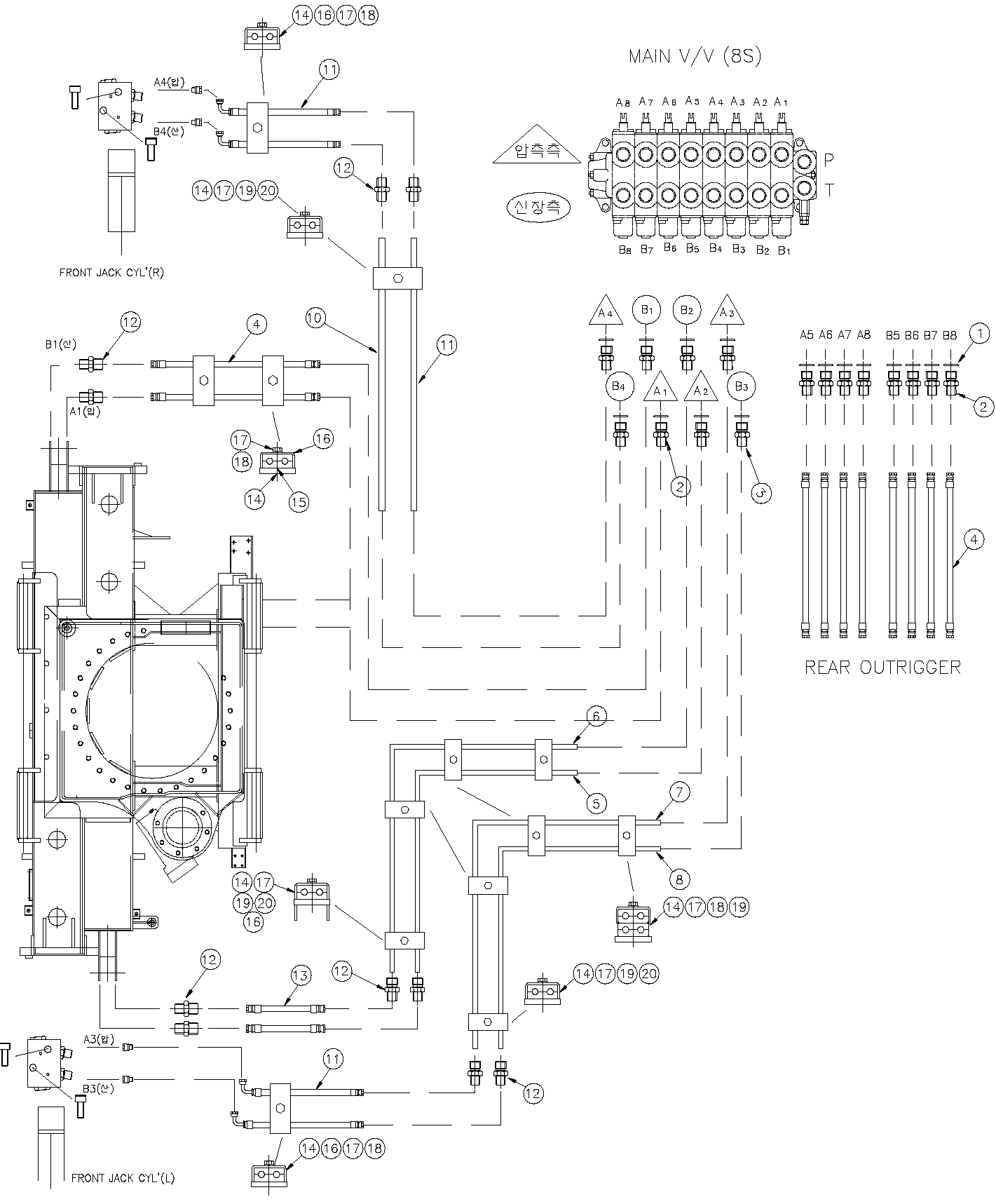

Dong Yang 2725 схема гидравлики аутригеров
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
7002628 |
кольцо |
16 |
1АР14 |
|
|
2 |
S302260A |
адаптер |
10 |
PF3/8XPF1/4 |
|
|
3 |
S305142A |
адаптер папа(ZN) |
1 |
D10XPF3/8(O) |
|
|
4 |
S30351SA |
гидравлический шланг |
10 |
PF1/4ХРF1/4XL 1420 |
|
|
5 |
S306534A |
гидравлическая труба |
1 |
D10XT1.5 |
|
|
6 |
S306535A |
гидравлическая труба |
1 |
D10XT1.5 |
|
|
7 |
S306536A |
гидравлическая труба |
1 |
D10XT1.5 |
|
|
8 |
S306537A |
гидравлическая труба |
1 |
D10XT1.5 |
|
|
9 |
S306538A |
гидравлическая труба |
1 |
D10XT1.5 |
|
|
10 |
S306539A |
гидравлическая труба |
1 |
D10XT1.5 |
|
|
11 |
S306540A |
гидравлический шланг |
4 |
PF1/4XPF1/4XL235 0 |
|
|
12 |
S305128A |
адаптер шланга |
10 |
PF1/4XD10XL44.5 |
|
|
13 |
S307620A |
гидравлический шланг |
2 |
PF1/4XPF1/4XL790 |
|
|
14 |
S302220A |
опора |
10 |
25 XT9XL60 |
|
|
15 |
S302215A |
пластина |
4 |
12X25XL46 |
|
|
16 |
S302217A |
крышка |
2 |
2 5 ХТ4.5 XL57 |
|
|
17 |
7003110 |
пружинная шайба |
10 |
М8 |
|
|
18 |
7002321 |
болт |
5 |
M8 XL40/8.8T |
|
|
19 |
7004175 |
хомут |
8 |
ADC12 |
|
|
20 |
7002318 |
болт |
1 |
M8 XL25/8.8T |
