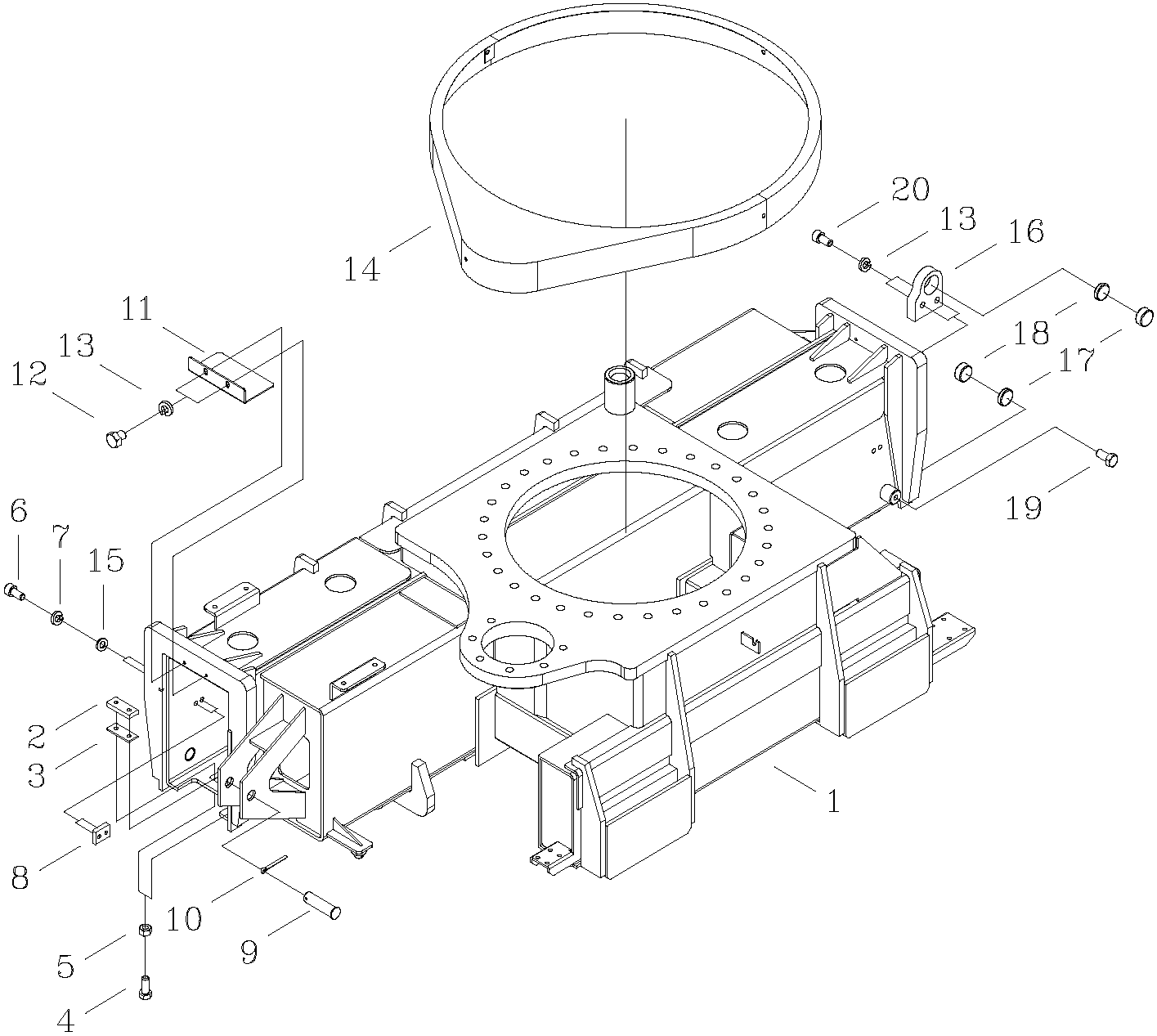

Dong Yang 2725 станина (база)
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S200886C |
станина в сборе |
1 |
- |
|
|
2 |
S306242A |
пластина |
2 |
29Х89ХТ10 |
|
|
3 |
S306243A |
пластина |
2 |
29Х89ХТ1 .6 |
|
|
4 |
7002235 |
болт(ZN) |
4 |
М12ХLЗО/1 О.9Т |
|
|
5 |
7002570 |
гайка(ZN) |
4 |
М12/10.9Т |
|
|
6 |
7002900 |
болт(ZN) |
4 |
М1OXL20/12.9T |
|
|
7 |
7003096 |
пружинная шайба |
4 |
М10 |
|
|
8 |
S306249A |
ограничитель |
2 |
40ХЗОХТ10 |
|
|
9 |
S306245A |
палец |
2 |
DЗOXD25XL89 |
|
|
10 |
7002598 |
шплинт |
2 |
D5XL40 |
|
|
11 |
S306250A |
пластина |
2 |
18 0Х13 4ХТЗ.2 |
|
|
12 |
7002312 |
болт |
4 |
M8XL1О/8.8 Т |
|
|
13 |
7003110 |
пружинная шайба |
8 |
М8 |
|
|
14 |
S200895A |
крышка ОПУ |
1 |
- |
|
|
15 |
7003072 |
шайба |
4 |
М10 |
|
|
16 |
S306253A |
пластина |
2 |
45Х50ХТ6 |
|
|
17 |
7004659 |
пластина |
4 |
D21XT1.6 |
|
|
18 |
S305525A |
прокладка (D) |
4 |
D25XL21 |
|
|
19 |
7002354 |
болт |
2 |
М14ХLЗ5/8.8Т |
|
|
20 |
7002871 |
болт под шестигранник (ZN) |
4 |
M8XL16/12.9Т |
