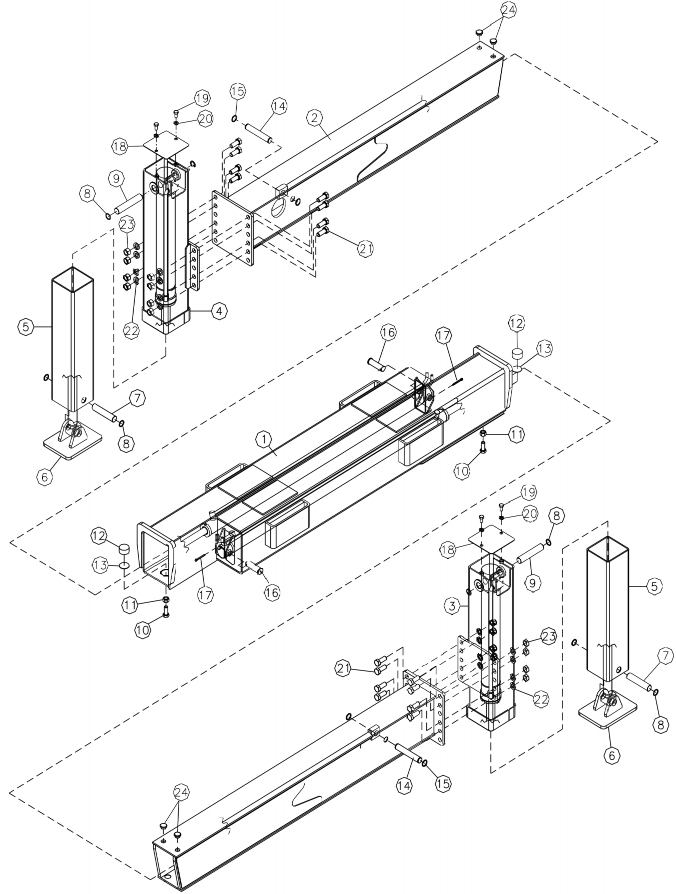

Dong Yang 1506 рама аутригеров
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S203956A |
RR корпус аутригера выдвижения в сборе |
1 |
||
|
2 |
S203972A |
RR корпус аутригера выдвижения в сборе |
2 |
||
|
3 |
S203994A |
RR корпус цилиндра аутригера опускания в сборе(RH) |
1 |
||
|
4 |
S203988A |
RR корпус цилиндра аутригера опускания в сборе(LH) |
1 |
||
|
5 |
S203539A |
корпус аутригера опускания в сборе |
2 |
||
|
6 |
S203544A |
лапа аутригера в сборе |
2 |
||
|
7 |
S303538A |
палец |
2 |
D25XL117 |
|
|
8 |
7002708 |
зажимное кольцо |
8 |
RTW-25 |
|
|
9 |
S303541A |
палец |
2 |
D25XL135 |
|
|
10 |
7002354 |
болт |
2 |
M14XP2.0XL35 |
|
|
11 |
7002523 |
гайка |
2 |
M14 |
|
|
12 |
7004231 |
подушка (C) |
2 |
D40XL21 |
|
|
13 |
S305524A |
пластина |
2 |
D35XT1.6 |
|
|
14 |
S303542A |
палец |
2 |
D22XL132 |
|
|
15 |
7002680 |
стопорное кольцо |
4 |
STW-22 |
|
|
16 |
S305523A |
палец |
2 |
D25XL75 |
|
|
17 |
7004252 |
шплинт |
2 |
D3XD20 |
|
|
18 |
S308068A |
крышка |
2 |
175X176XT3.2 |
|
|
19 |
7002327 |
болт |
4 |
M10XP1.5XL10 |
|
|
20 |
7003111 |
пружинная шайба |
4 |
M10 |
|
|
21 |
7002246 |
болт |
16 |
M16XP2.0XL40 |
|
|
22 |
7003114 |
пружинная шайба |
16 |
M16 |
|
|
23 |
S308877A |
гайка |
16 |
M16 |
|
|
24 |
7004232 |
подушка (B) |
4 |
D40XL7 |
