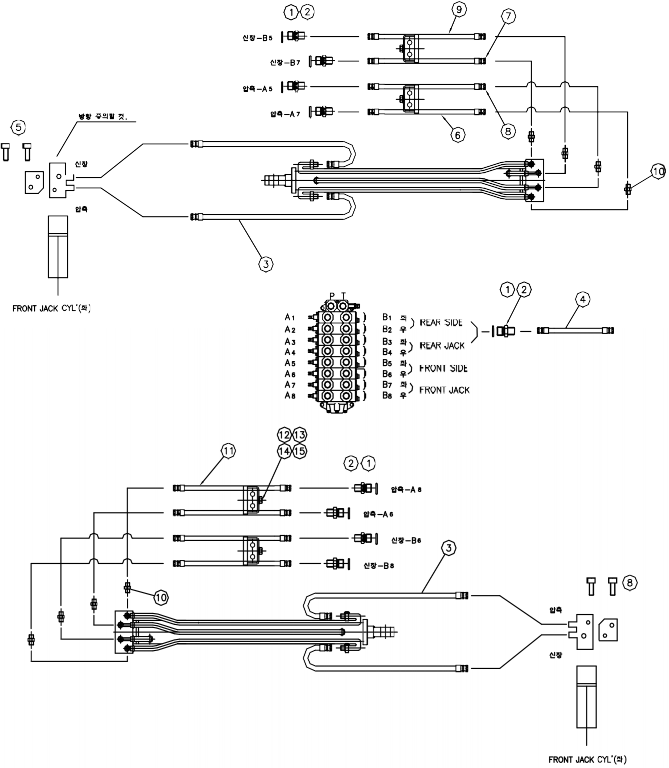

Dong Yang 1506 схема гидравлики аутригеров
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
7002628 |
кольцо |
16 |
1AP14 |
|
|
2 |
S302260A |
адаптер |
16 |
PF3/8(O)-PF |
|
|
3 |
S307619A |
гидравлический шланг |
4 |
PF1/4-PF1/4X |
|
|
4 |
S303515A |
гидравлический шланг |
8 |
PF1/4-PF1/4X |
|
|
5 |
7002910 |
винт под шестигранник |
4 |
M10XL40 |
|
|
6 |
S307620A |
гидравлический шланг |
1 |
PF1/4-PF1/4X |
|
|
7 |
S307621A |
гидравлический шланг |
1 |
PF1/4-PF1/4X |
|
|
8 |
S307622A |
гидравлический шланг |
2 |
PF1/4-PF1/4X |
|
|
9 |
S307623A |
гидравлический шланг |
1 |
PF1/4-PF1/4X |
|
|
10 |
S302223A |
адаптер |
8 |
PT1/4-PF1/4 |
|
|
11 |
S307624A |
гидравлический шланг |
4 |
PF1/4-PF1/4xL2150 |
|
|
12 |
S302215A |
подушка |
8 |
12X25XL46 |
|
|
13 |
S302217A |
крышка |
4 |
25XT4.5XL57 |
|
|
14 |
7003110 |
пружинная шайба |
4 |
D8.2x15.4xT2 |
|
|
15 |
7002318 |
болт |
4 |
M8xP1.25xL40 |
