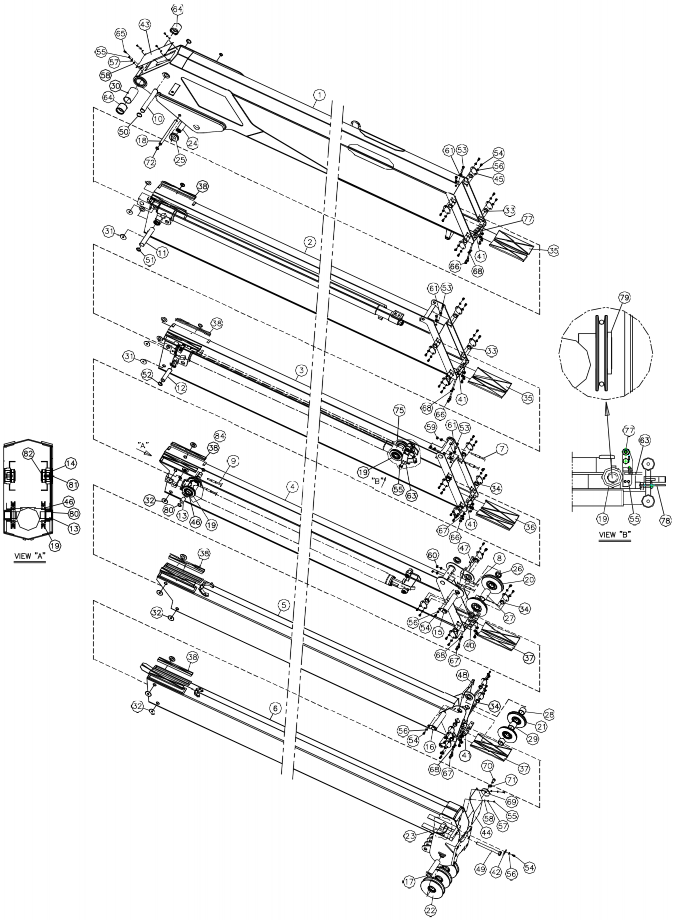

Dong Yang 1506 стрела
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S204374A |
корпус 1 секции |
1 |
|
|
2 |
S203738A |
корпус 2 секции |
1 |
|
|
3 |
S203744A |
корпус 3 секции |
1 |
|
|
4 |
S203752A |
корпус 4 секции |
1 |
|
|
5 |
S203764A |
корпус 5 секции |
1 |
|
|
6 |
S203772A |
корпус 6 секции |
1 |
|
|
7 |
S307098A |
трос выдвижения |
1 |
D10XL8370 |
|
8 |
S307099A |
трос выдвижения |
1 |
D9XL8390 |
|
9 |
S307067A |
трос втягивания |
1 |
D9XL21160 |
|
10 |
S307272A |
палец (A) |
1 |
D35XL278 |
|
11 |
S307273A |
палец B) |
1 |
D35XL215 |
|
12 |
S307274A |
палец (C) |
1 |
D30XL211.5 |
|
13 |
S307275B |
палец |
2 |
D28XL50 |
|
14 |
S307155A |
палец |
2 |
D50XL24 |
|
15 |
S307278A |
палец |
1 |
D40XL212 |
|
16 |
S307279A |
палец |
1 |
D40XL198 |
|
17 |
S307121A |
палец |
1 |
D40XL172 |
|
18 |
S307058A |
палец |
1 |
D20XL265 |
|
19 |
S305301A |
шкив (A) |
4 |
D108X16 |
|
20 |
S305304A |
шкив (B) |
2 |
D190XL23 |
|
21 |
S305307A |
шкив (C) |
2 |
D160XL18 |
|
22 |
S307102A |
шкив |
3 |
D190XL38 |
|
23 |
S305314A |
шкив втягивания |
1 |
D140XD128XL16 |
|
24 |
S307282A |
ролик |
1 |
D40XL235 |
|
25 |
S305341A |
шкив |
1 |
D72XL18 |
|
26 |
S307283A |
прокладочное кольцо |
2 |
D48.6XL10 |
|
27 |
S307284A |
прокладочное кольцо |
1 |
D48.6XL115 |
|
28 |
S307285A |
прокладочное кольцо |
2 |
D48.6XL28.5 |
|
29 |
S307286A |
прокладочное кольцо |
1 |
D48.6XL74 |
|
30 |
S307288A |
прокладочное кольцо |
1 |
D65.5XL139 |
|
31 |
7004216 |
подушка |
8 |
D30X3.5 |
|
32 |
7004215 |
подушка |
12 |
D30X4 |
|
33 |
7004214 |
подушка |
8 |
D32XL14 |
|
34 |
7004261 |
подушка (A) |
12 |
D32XL13 |
|
35 |
7004251 |
подушка |
4 |
40X160XT10 |
|
36 |
7004250 |
подушка |
2 |
40X160XT8.7 |
|
37 |
7004249 |
подушка |
4 |
35X160XT9 |
|
38 |
7004248 |
подушка |
10 |
35X160XT9 |
|
39 |
||||
|
40 |
||||
|
41 |
S305328A |
ограничитель (C) |
10 |
65X25XT9 |
|
42 |
S305107A |
ограничитель (D) |
1 |
20X40XT4.5 |
|
43 |
S305329A |
крышка (A) |
1 |
170X360XT1 |
|
44 |
S307156A |
крышка(B) |
1 |
163X280XT1 |
|
45 |
S305347A |
пластина |
20 |
50X80XT6 |
|
46 |
S307157A |
пластина |
2 |
D60XD28XT3.2 |
|
47 |
S307302A |
пластина |
2 |
60X75XT8 |
|
48 |
S307303A |
пластина |
2 |
70X65XT9 |
|
49 |
S305106A |
болт |
1 |
M20XL300 |
|
50 |
7002693 |
стопорное кольцо |
2 |
STW-35(Zn) |
|
51 |
7002715 |
стопорное кольцо |
2 |
RTW-35(Zn) |
|
52 |
7002690 |
стопорное кольцо |
2 |
STW-30(Zn) |
|
53 |
7002909 |
винт под шестигранник |
6 |
M10XL40(Zn) |
|
54 |
7002868 |
винт под шестигранник |
43 |
M8XL12(Zn) |
|
55 |
7002301 |
болт |
10 |
M6XL10 |
|
56 |
7003110 |
пружинная шайба |
43 |
M8 |
|
57 |
7003109 |
пружинная шайба |
8 |
M6 |
|
58 |
7003056 |
шайба |
8 |
M6 |
|
59 |
7004451 |
гайка |
4 |
M18 |
|
60 |
S308877A |
гайка |
4 |
M16 |
|
61 |
7002500 |
гайка |
6 |
M10 |
|
62 |
||||
|
63 |
S307158A |
цилиндр поддержки |
1 |
|
|
64 |
S307070A |
втулка |
2 |
D66XD60XL60 |
|
65 |
7002479 |
смазочный ниппель |
1 |
A-PT1/8 |
|
66 |
7002900 |
винт |
8 |
M10X20(Zn) |
|
67 |
7002898 |
винт |
12 |
M10X16(Zn) |
|
68 |
7003111 |
пружинная шайба |
24 |
M10 |
|
69 |
S305731A |
пластина |
1 |
D70XT6 |
|
70 |
7002243 |
болт |
1 |
M14XL30 |
|
71 |
7003113 |
пружинная шайба |
1 |
M14 |
|
72 |
7002678 |
стопорное кольцо |
2 |
STW-20 |
|
73 |
||||
|
74 |
||||
|
75 |
||||
|
76 |
||||
|
77 |
S307168A |
направляющий ролик |
1 |
|
|
78 |
S307174A |
направляющая пластина |
1 |
|
|
79 |
7004660 |
прокладочное кольцо |
1 |
D60XD45XT3.2 |
|
80 |
7002710 |
стопорное кольцо |
2 |
RTW-28(ZN) |
|
81 |
||||
|
82 |
S307166A |
штырь |
2 |
D40XL33 |
