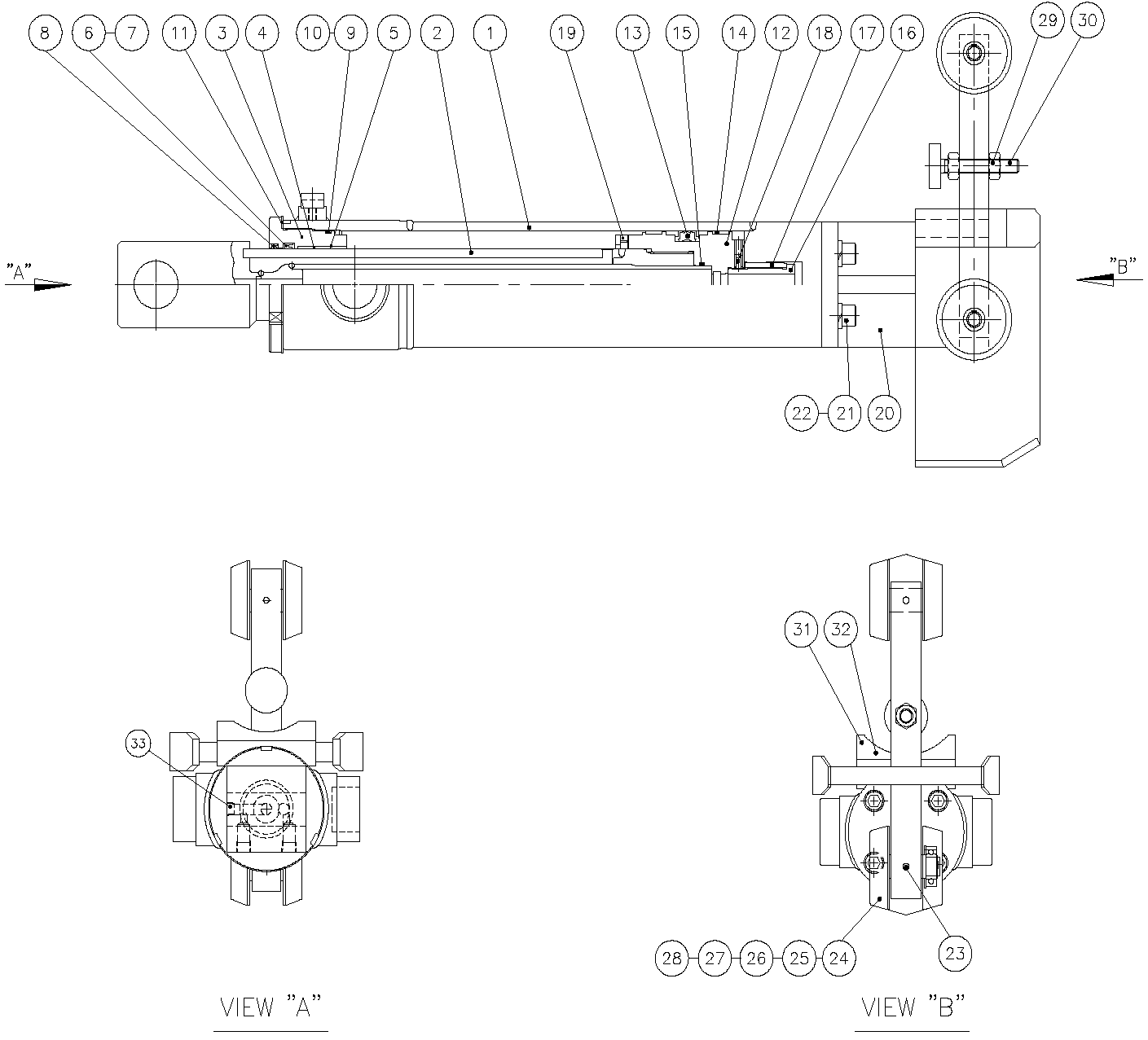

Dong Yang 3506 цилиндр выдвижения
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
63Е470-О |
цилиндр в сборе |
1 |
D90XD102XL4095 |
|
|
2 |
63Е474-1 |
шток в сборе |
1 |
D65XL4103 |
|
|
3 |
62Е380-3 |
крышка штока |
1 |
D11ЗХD65.ЗХL70 |
|
|
4 |
Е8415163 |
втулка |
1 |
CSB40-6530 |
|
|
5 |
ООМ321-О |
пружинное кольцо |
1 |
AR72 |
|
|
6 |
Е5320421 |
кольцо |
1 |
IUH65X75X6 |
|
|
7 |
Е6501060 |
опорное кольцо |
1 |
D65XD75XTЗ |
|
|
в |
Е6070500 |
грязеудалитель |
1 |
LВН65Х7ЗХ5 |
|
|
9 |
Е6341461 |
кольцо |
1 |
1BG85 |
|
|
10 |
Е6651470 |
опорное кольцо |
1 |
D86XD91ХТ1.25 |
|
|
11 |
62Е397-О |
шайба |
1 |
D95XD116XT1.6 |
|
|
12 |
63Е486-О |
клапан |
1 |
D88.ЗXD18XL117 |
|
|
13 |
Е5270440 |
уплотнение |
1 |
90Х70Х22.4Х6.4 |
|
|
14 |
00W237-0 |
кольцо |
2 |
D90XD85XW15 |
|
|
15 |
Е6300741 |
кольцо |
1 |
1ВРЗ2 |
|
|
16 |
61Е402-2 |
направляющая |
1 |
D35XD19XL60.6 |
|
|
17 |
61Е399-1 |
прокладка |
1 |
D37XD29XL38 |
|
|
18 |
Е1300314 |
винт |
1 |
M6XP1XL8 |
|
|
19 |
Е1300314 |
винт |
1 |
M6XP1XL8 |
|
|
20 |
63Е480-О |
скоба |
1 |
10ЗХЗ19Х138.5 |
|
|
21 |
ЕО501476 |
болт |
4 |
М12ХР1.75XL35 |
|
|
22 |
Е3110112 |
пружинная шайба |
4 |
D12.2ХD21.5ХТЗ |
|
|
23 |
Е4501280 |
пружинный штифт |
2 |
5AW28 |
|
|
24 |
62Е255-О |
палец |
2 |
D19XL60 |
|
|
25 |
Е8000209 |
шарик от подшипника |
2 |
6002ZZ |
|
|
26 |
Е8501191 |
пружинное кольцо |
4 |
CH-D32 |
|
|
27 |
62Е762-О |
направляющий ролик |
4 |
D?0XL16.85 |
|
|
28 |
Е8500051 |
пружинное кольцо |
4 |
CS-D15 |
|
|
29 |
Е2002146 |
гайка |
2 |
М12ХР1.75ХН1О |
|
|
30 |
63Е211-2 |
болт |
1 |
D55XM12XL80 |
|
|
31 |
63Е466-О |
пластина скольжения |
1 |
20Х17Х80 |
|
|
32 |
Е1011695 |
винт |
2 |
M6XP1XL10 |
|
|
33 |
Е1500032 |
втулка с резьбой |
1 |
РТЗ/8ХL10 |
